2新規ファイルの作成

【新規作成】で 『構造モデラー』で作成した図面作成用ファイル(拡張子｢*.DSX2｣)を読み込んで、新規に断面リストの図面データを作成します。

※	新規ファイルの作成は、「 『構造モデラー』で図面作成用ファイルを作成して連携する方法」 で作成したファイルを新規に手動で読み込むような場合にご利用ください。

1. 以下の場所からコマンドを実行します。


   ・	リボンメニューの左上にある[KM+断面リスト]ボタン をクリックし、メニューから[新規作成]を選択します。
   ・	リボンメニューの〔ファイル〕タブから[ 新規作成]を選択します。

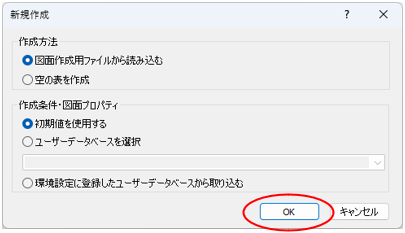

2. 新規作成ダイアログが表示されます (詳細は、【新規作成】の 項目の説明を参照）。
   作成方法と作成条件・図面プロパティを選択し、[OK]ボタンをクリックします。

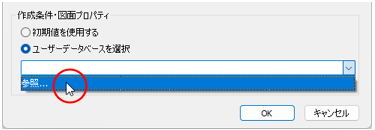

   ※ユーザーデータベースを選択する場合、 リストから[参照]をクリックし、 ユーザーデータベースファイルを開くダイアログから選択します (詳細については、【図面作成用ファイルの読み込み】の 「図面作成用ファイルの設定方法」を参照）。

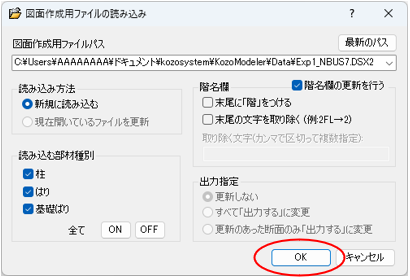

3. 図面作成用ファイルの読み込みダイアログが表示されます (詳細は、【図面作成用ファイルの読み込み】の 項目の説明を参照）。
   読み込みを行う図面作成用ファイルパスを選択し、読み込み方法や読み込む部材種別などを設定して、[OK]ボタンをクリックします。

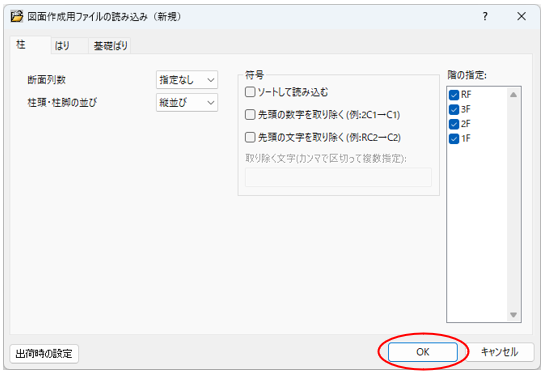

4. 図面作成用ファイルの読み込み（新規）ダイアログが表示されます (詳細は、[図面作成用ファイルの読み込み(新規)]の 項目の説明を参照）。
   部材種別ごとのタブで断面リストを作成するための条件を設定して、[OK]ボタンをクリックします。

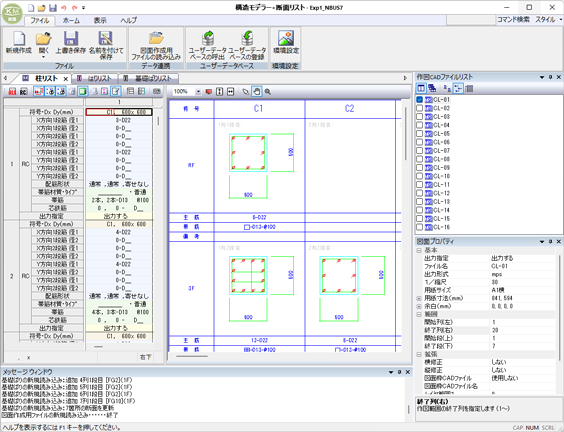

5. 断面データ入力表と断面リストプレビューが表示されます。
